Aktualizácia wiringpi na Raspberry Pi 4

Mal som problém s príkazom gpio na Raspberry Pi 4. Kontrola jeho verzie pomocou gpio -v vyprodukovala nasledujúci výstup:

gpio version: 2.50
Copyright (c) 2012-2018 Gordon Henderson
This is free software with ABSOLUTELY NO WARRANTY.
For details type: gpio -warranty

Raspberry Pi Details:
  Type: Unknown17, Revision: 04, Memory: 0MB, Maker: Sony
  * Device tree is enabled.
  *--> Raspberry Pi 4 Model B Rev 1.4
  * This Raspberry Pi supports user-level GPIO access

Nedokázalo rozpoznať dosku, čo je vidieť z Type: Unknown17. Ďalší problém bol, že verzia zostávala na 2.50 a odmietala sa aktualizovať vyššie ani po úplnej aktualizácii:

sudo apt update && sudo apt full-upgrade

Začal som to riešiť, pretože pokus o čítanie stavu GPIO bol neúspešný:

gpio readall

A výsledkom bola nasledujúca chyba:

Oops - unable to determine board type... model: 17

Nie som si istý, čo číslo 17 momentálne znamená, ale zhoduje sa s neznámym typom dosky uvedeným vyššie.

Manuálna aktualizácia #

Jedným zo spôsobov riešenia situácie je manuálna aktualizácia balíčka:

wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb

Teraz môžeme z gpio -v dostať zmysluplnejší výstup:

gpio version: 2.52
Copyright (c) 2012-2018 Gordon Henderson
This is free software with ABSOLUTELY NO WARRANTY.
For details type: gpio -warranty

Raspberry Pi Details:
  Type: Pi 4B, Revision: 04, Memory: 8192MB, Maker: Sony
  * Device tree is enabled.
  *--> Raspberry Pi 4 Model B Rev 1.4
  * This Raspberry Pi supports user-level GPIO access.

Verzia bola aktualizovaná, typ je teraz rozpoznaný a pamäť je tiež správne zobrazená.

Kontrola stavu GPIO #

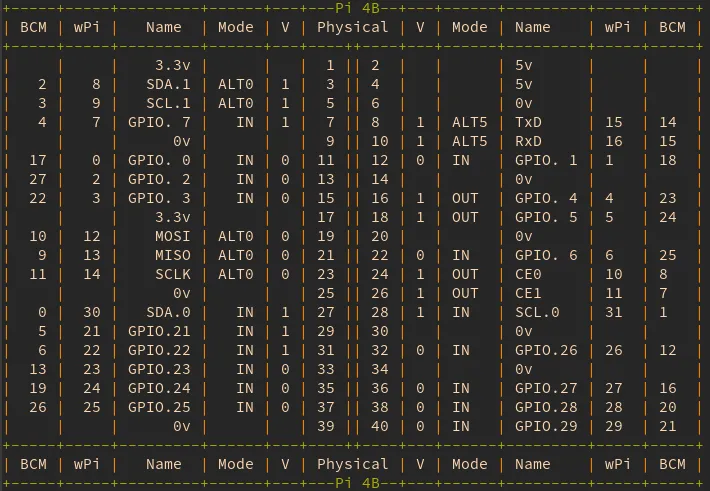

Získanie stavu GPIO cez gpio readall tiež funguje:

Kvôli SEO a úplnosti je tabuľka nižšie rozdelená aj na ľavú a pravú sekciu.

Ľavá strana #

BCM	wPi	Name	Mode	V	Physical
		3.3v			1
2	8	SDA.1	ALT0	1	3
3	9	SCL.1	ALT0	1	5
4	7	GPIO. 7	IN	1	7
		0v			9
17	0	GPIO. 0	IN	0	11
27	2	GPIO. 2	IN	0	13
22	3	GPIO. 3	IN	0	15
		3.3v			17
10	12	MOSI	ALT0	0	19
9	13	MISO	ALT0	0	21
11	14	SCLK	ALT0	0	23
		0v			25
0	30	SDA.0	IN	1	27
5	21	GPIO.21	IN	1	29
6	22	GPIO.22	IN	1	31
13	23	GPIO.23	IN	0	33
19	24	GPIO.24	IN	0	35
26	25	GPIO.25	IN	0	37
		0v			39

Pravá strana #

Physical	V	Mode	Name	wPi	BCM
2			5v
4			5v
6			0v
8	1	ALT5	TxD	15	14
10	1	ALT5	RxD	16	15
12	0	IN	GPIO. 1	1	18
14			0v
16	1	OUT	GPIO. 4	4	23
18	1	OUT	GPIO. 5	5	24
20			0v
22	0	IN	GPIO. 6	6	25
24	1	OUT	CE0	10	8
26	1	OUT	CE1	11	7
28	1	IN	SCL.0	31	1
30			0v
32	0	IN	GPIO.26	26	12
34			0v
36	0	IN	GPIO.27	27	16
38	0	IN	GPIO.28	28	20
40	0	IN	GPIO.29	29	21

Stále však existuje jeden problém.

Alternatívna funkcia pre GPIO #

Pokus o zmenu alternatívnej funkcie pinu:

sudo pigs m 17 3

Zlyhá s chybou socket connect failed. Ale to sa dá ľahko vyriešiť reštartovaním démona pigpio, aby mohol načítať aktualizované súbory:

sudo systemctl restart pigpiod.service

Spustenie sudo pigs m 17 3 nevyprodukuje žiadnu chybu. Overenie stavu možno urobiť napríklad takto:

gpio readall | grep -e BCM -e ALT3 -e + | head -5

Áno, dosť obtiažne, viem. Nepodarilo sa mi nájsť spôsob, ako spustiť gpio readall pre jeden pin. Vyššie uvedené vypíše nasledovné:

Namiesto IN je teraz režim pinu 17 ALT3, čo znamená RTS0.

Poznámka pre ArchLinux ARM #

V prípade, že sa ocitnete na ArchLinux ARM a potrebujete manipulovať s GPIO, malo by to byť menej problematické. ArchLinux ARM má zabudovaný ďalší repozitár nazvaný alarm, čo je skratka pre, správne ste uhádli, ArchLinux ARM. Tento repozitár je predvolene povolený a nachádza sa medzi oficiálnymi repozitármi, v Archu nazvanými core, extra, community a multilib, kde posledný z nich je potrebné najprv povoliť.

Získanie softvéru súvisiaceho s GPIO je dosiahnuteľné takto:

yay gpio

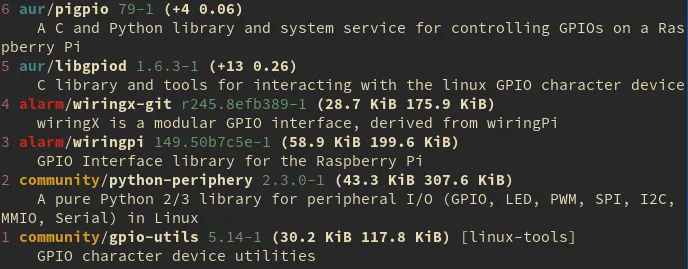

Výsledok je ľahko pochopiteľný z nasledujúcej snímky obrazovky:

Repozitár alarm je prítomný medzi relevantnými výsledkami ako community/gpio-utils, alarm/wiringpi alebo aur/pigpio.

Toto je 94. príspevok #100daystooffload.
